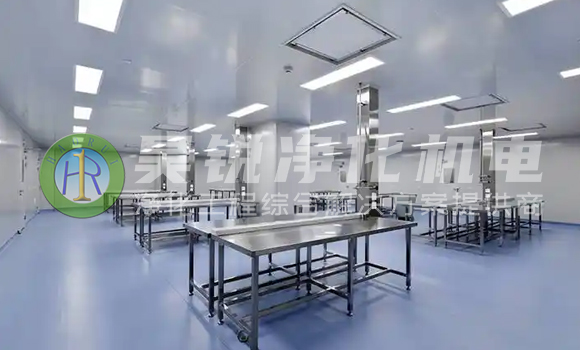

無塵車間裝修全流程涉及多專業協同，需嚴格控制23個關鍵技術節點才能確保潔凈度達標。以下是分階段詳解及質量控制要點：

一、設計階段（4個核心節點）

1. 需求定義

• 確定潔凈等級（ISO Class/GMP A-D級）

• 明確工藝流（單向流/非單向流）

• 案例：某疫苗車間需同時滿足ISO 5級（動態）和GMP B級

2. 氣流模擬（CFD分析）

• 使用ANSYS Fluent軟件驗證：

• 氣流死區<0.5%容積

• 換氣次數偏差≤±5%

3. 材料選型

• 墻面：抗菌彩鋼板（厚度≥50mm，接縫氣密性≤0.01%）

• 地面：PVC卷材（抗靜電性能≤1×10?Ω）

4. 機電系統設計

• 風管風速：主管8-10m/s，支管5-7m/s

• 壓差梯度：相鄰房間≥5Pa（生物安全車間≥15Pa）

二、施工階段（12個關鍵控制點）

土建工程

5. 圍護結構安裝

• 彩鋼板拼接采用迷宮式企口（泄漏率測試≤0.05cfm/ft2）

• 陰陽角R角≥50mm（減少積塵）

6. 環氧地坪施工

• 基層含水率≤8%

• 導電銅箔網格間距≤6m×6m

暖通系統

7. 風管制作

• 采用自動焊接工藝（內壁Ra≤0.8μm）

• 清潔度檢測（白手套擦拭無可見顆粒）

8. 高效過濾器安裝

• 檢漏測試（PAO法，上游濃度20-80μg/L）

• 邊框泄漏率≤0.01%

9. 空調機組調試

• 表冷器阻力≤120Pa

• 風機變頻器諧波畸變率≤5%

電氣系統

10. 潔凈照明安裝

• 燈具表面粒子脫落測試（≥0.5μm粒子≤5個/min·盞）

• 照度均勻度≥0.7

11. 智能控制系統

• 壓差傳感器精度±1Pa

• 報警響應時間≤3秒

工藝管道

12. 純水管道焊接

• 自動軌道焊（內窺鏡檢測，瑕疵面積≤3%）

• 鈍化膜厚度≥200?

13. 氣體管道檢漏

• 氦質譜檢漏（泄漏率≤1×10??mbar·L/s）

三、驗收階段（7項關鍵測試）

環境性能驗證

14. 空態測試

• 粒子濃度（按ISO 14644-1采樣點布置）

• 噪聲≤65dB(A)

15. 靜態測試

• 浮游菌（GMP A級需≤1CFU/m3）

• 表面微生物（接觸皿≤5CFU/皿）

16. 動態測試

• 模擬生產狀態運行48小時

• 粒子濃度波動≤±10%

系統驗證

17. 自凈時間測試

• ISO 5級車間需≤15min（從ISO 8級恢復）

18. 氣流可視化

• 煙霧試驗驗證氣流方向（偏差角≤15°）

19. 斷電恢復測試

• UPS供電切換時間≤0.5秒

• 壓差恢復時間≤3分鐘

文件審查

20. 材料證書

• 過濾器效率報告（MPPS法≥99.995%）

• 鋼材材質報告（304/316L不銹鋼）

21. 施工記錄

• 焊接日志（每道焊縫編號追溯）

• 風管清潔記錄（內視鏡照片存檔）

四、交付階段（關鍵節點）

22. 人員培訓

• 更衣程序考核（微生物挑戰測試合格率100%）

• 設備操作認證（理論+實操考試）

23. 持續監測

• 首年每月環境監測

• 高效過濾器每6個月檢漏

質量控制工具應用

典型案例：某半導體無塵車間通過嚴格管控23個節點，一次性通過ISO Class 3認證，顆粒超標項為零。關鍵成本數據：每平方米綜合造價約8000-12000元（Class 1000級），其中高效過濾器占比達18-22%。

常見問題警示

• 設計缺陷：未考慮設備發熱量導致溫控失效（需精確計算熱負荷）

• 施工風險：風管未預清洗造成后期污染（建議采用機械清洗+白綢布擦拭法）

• 驗收陷阱：僅做空態測試忽略動態數據（GMP要求必須進行動態監測）

建議采用"節點簽證制"，每個技術節點完成需由業主/監理/施工方三方簽字確認，確保全程可追溯。
